弱电机房建设具体要求

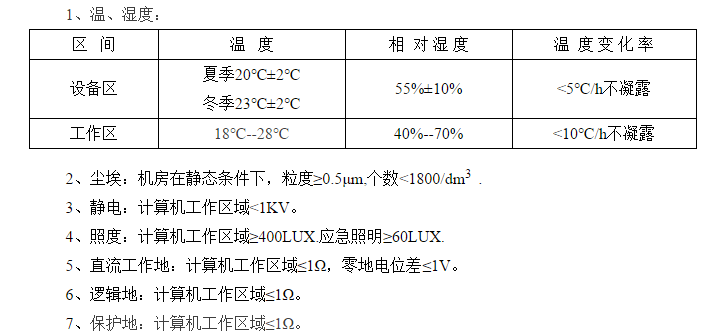

一、环境条件要求：

二、装饰装修要求：

机房内部最低处净高度不低于2.2米，具有防水、防火、防鼠、空调等设施。放置计算机设备标准机柜的设备间应安装烟感报警和录像监控装置，摄像头的方向应对准计算机设备标准机柜，图像效果清晰，并将烟感报警和录像监控信息直接接入保安室。

1、使用材料

机房室内装修采用非燃烧材料（燃烧性能A级），机房区内饰选用气密性好、不起尘、易清洁、不霉变，并在一定温度、湿度作用下变形小的材料，材料的耐火性能符合GBJ45中A级标准。

2、室内地板

机房地面铺设无边抗静电活动地板，规格为600×600×40，活动地板应符合GB6650—86《计算机机房活动地板技术条件》的要求，性能达到A级标准，均布荷载≥6.3×104 N/m2（约800Kg/m2），表面系统电阻在1×104～1×109Ω。设备等安装后无松动。

抗静电地板铺设前，地面要作保温处理；地板的铺设高度不得高于400mm。

机房地面下做保温及防尘处理，要求地板下需刷防尘地板漆。

三、配电要求：

1、供配电电气线路容量按照所带负载的2倍设计、安装。应选用国标耐燃铜芯电缆。火线、零线、地线的颜色应按照国家标准规定配色。

2、服务大厅的用电设备应根据其分类和用途分别接入UPS电源和商业供电，严禁非计算机设备接在UPS电源上使用。

1)允许使用UPS供电的设备有：网络设备、业务主机、终端服务器、终端、存折打印机、普通行式打印机、读卡器、票据打印机、便携式复印机、自助设备、柜员用点钞机、安保监控设备、排队机。

2)不允许使用UPS供电的设备包含但不限于以下设备：电视机、LED显示屏、摆放在柜台外的点钞机、大型点钞机、电动门广告牌、擦鞋机、电热器、电水壶等与前台业务运行无关的设备。

3、强电系统由装修公司由装修公司进行设计安装。UPS供电系统由机房建设方设计安装调试。机房内和服务大厅内各配置1台20KVA UPS，后备时间设计要在120分钟以上，UPS前端安装C级避雷器。

四、布线要求：

1、布线应综合考虑、规范施工，不得随意乱拉乱接；现场监控所用视频线、电源线和信息插座所用网线均用打线器标注颜色和号码，并标明与配线架点位的一一对应关系；所有标注和号码均体现在设计图纸中，另设计检修口，便于日常维护。

2、强、弱电分开布线。强、弱电线路平行布线时，长度应避免超过3米，两者之间距离要大于50厘米。强、弱电交叉布线时，以直角进行交叉。

3、综合布线，线缆外部要穿镀锌薄壁钢管。双光纤的要从不同的方向、不同的入口进入室内，预留光纤的双入口，以解决外线入口安全。

4、槽内缆线布放应顺直，尽量不交叉，在缆线进出线槽部位、转弯处应绑扎固定，弯曲半径为电线外径的6—25倍。在线槽中敷设缆线时，应对缆线进行绑扎。绑扎间距不宜大于1.5米，间距应均匀，松紧适度。

5、强电、弱电分开布设插座，安装在柜面以下，距地面30厘米以上，并与其它底盒保持等高、平行。

五、弱电系统布线要求：

1、整个布线所用材料如RJ45插头、插座、线缆、尾线、配线架等同一网点尽量选用同一品牌的布线产品。

2、信息点的设置应根据网点业务的种类、业务的发展和信息点的冗余三方面考虑，各区域信息点应按不少于以下要求数量设置：

1）服务大厅区：根据工作环境每张桌子x 2 个；

2）办公区域：根据情况每面墙各分布不少于3个；

3）会谈室：根据工作环境情况每面墙不少于2个；

4）会议室：根据情况每面墙各分布不少于3个；

5）LED显示屏：每个LED门楣1个；

6）液晶电视：到设备间1个；

3、弱电线路中不可有中继设备，严禁与强电线穿在同一个线槽或管内。

4、网络布线、电话线必须选用超5类8芯UTP双绞线布线，最大布线长度为90米，传输频带大于100MBPS，工作设备与交换机之间的长度不能超过100米。

5、缆线的布放应自然平直，不得产生扭绞、打圈接头等现象，不应受外力的挤压和损伤。

6、缆线的信息点端应安装信息插座，缆线集合处应安装在标准机柜中的配线架上，均应采用8芯RJ45型；信息插座面板上的固定螺丝需拧紧，不应产生松动现象。面板上应有标识，以颜色、图形、文字表示所接终端设备类型。

7、缆线两端应贴有标签，应标明编号、用途，标签书写应清晰，端正和正确。标签应选用不易损坏的材料。

8、缆线在终接前，必须核对缆线标识内容是否正确； 缆线中间不允许有接头；缆线终接处必须牢固、接触良好；对绞电缆与插接件连接应认准线号、线位色标，不得颠倒和错接。

9、缆线终接时，每对双绞线应保持扭绞状态，扭绞松开长度对于超五类线不应大于13毫米。对绞线在与8位模块式通用插座相连时，必须按色标和线对顺序进行卡接。

10、安装完成后，每个信息插座与配线架之间应进行开路、短路、连通性等性能测试。所有连接完好的信息点的连接正确性要保持100%；必须保证所有信息点无短路现象存在，即无短路信息点。
