酒店IPTV专线接入的方案有哪些？哪个方案好？

最多有很多朋友问到iptv的方案，酒店/宾馆实现IPTV的方案有很多，今天我们来看下。

宾馆用户组网现状

1、酒店用户通常采用100M/1000M光纤专线接入汇聚交换机或大客户交换机，用户接入VLAN、IP终结在在SR，并由SR或接入设备进行限速，实现用户租用带宽的灵活控制。

2、酒店出口设备多为路由器或防火墙设备，通过NAT功能实现内网私有IP地址上网；

3、酒店组网使用设备型号复杂，中心交换机设备性能、功能可能无法满足开通IPTV组播的要求；

4、酒店内部综合布线不满足IPTV机顶盒独立接入的需求；

方案一：IPTV专线接入+综合布线

宾馆交换机不支持VLAN划分、组播功能、QoS功能，但具备新增综合布线条件：

1、宾馆新建综合布线；

2、局端汇聚交换机为用户新开千兆IPTV专线，IPTV业务透传至BAS终结；

3、宾馆需新建IPTV接入交换机N台，出口交换机具备1000M光口接入能力；

4、IPTV业务与宽带业务严格分离，新增IPTV交换机启用IGMPsnooping 功能。

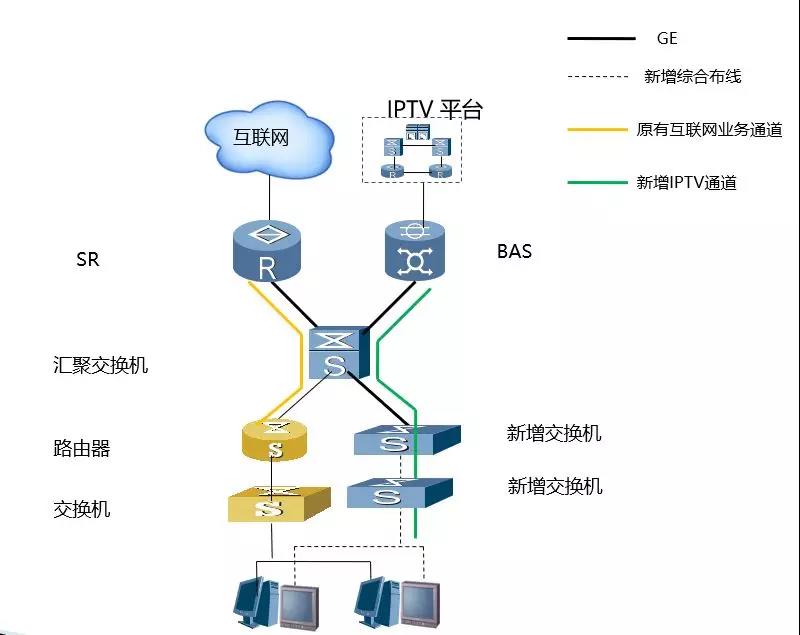

拓扑图1

方案二、IPTV专线接入+家庭网关接入

宾馆汇聚交换机支持千兆接入能力，满足组播、VLAN隔离、QoS功能，利用原有综合布线，通过在客房部署支持多VLAN功能的桥接型家庭网关实现宽带上网与IPTV业务同时接入：

1、局端汇聚交换机为用户新开千兆IPTV专线，IPTV业务透传至BAS终结；新增IPTV专线直接接入用户核心交换机；

2、宾馆交换机规划IPTVVLAN，与原有宽带业务进行隔离；

3、宾馆交换机需要启用IGMPsnooping功能，启用QoS功能保障IPTV业务质量；

4、宾馆客房配套安装桥接型家庭网关设备，上联端口接入原有综合布线，透传IPTV业务VLAN与宽带业务VLAN，LAN口1接入宽带业务，LAN口4接入IPTV机顶盒，并可以选择支持WIFI功能的型号，增加宾馆WIFI覆盖；

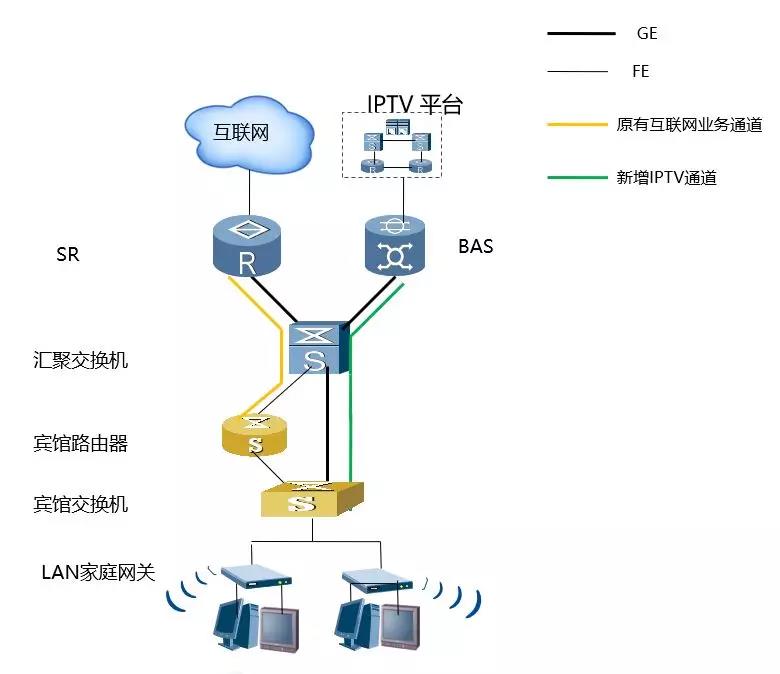

拓扑图2

方案三、IPTV专线接入+WIFI覆盖

宾馆网络设备支持千兆接入能力，满足组播、VLAN划分、QoS功能，利用原有综合布线，为客房提供IPTV业务接入，同时补充综合布线并部署AP，通过新增AP实现宾馆宽带无线信号覆盖：

1、局端汇聚交换机为用户新开千兆IPTV专线，IPTV业务透传至BAS终结；新增IPTV专线直接接入用户核心交换机；

2、宾馆交换机规划IPTVVLAN，原有客房宽带端口全部调整为IPTV业务端口，新增WIFI、AP覆盖配置为原有的宽带业务VLAN；

3、宾馆交换机需要启用IGMPsnooping功能、QoS功能；

拓扑图3

方案四、宽带/IPTV共用专线+综合布线

宾馆设备不支持VLAN划分、组播功能、QoS功能，但具备新增综合布线条件：

1、宾馆新建综合布线；

2、为宾馆新增千兆汇聚交换机及IPTV接入交换机N台；

3、将用户原有的100M链路调整为千兆链路【原有未在汇聚交换机接入的，需要调整链路到汇聚交换机】，同时承载宽带专线和IPTV业务，宽带专线由SR设备终结，IPTV专线透传至BAS设备终结；

4、新增汇聚交换机同时连接宾馆原有路由器及新建的IPTV接入交换机◦新增IPTV交换机需要启用IGMPsnooping 功能。

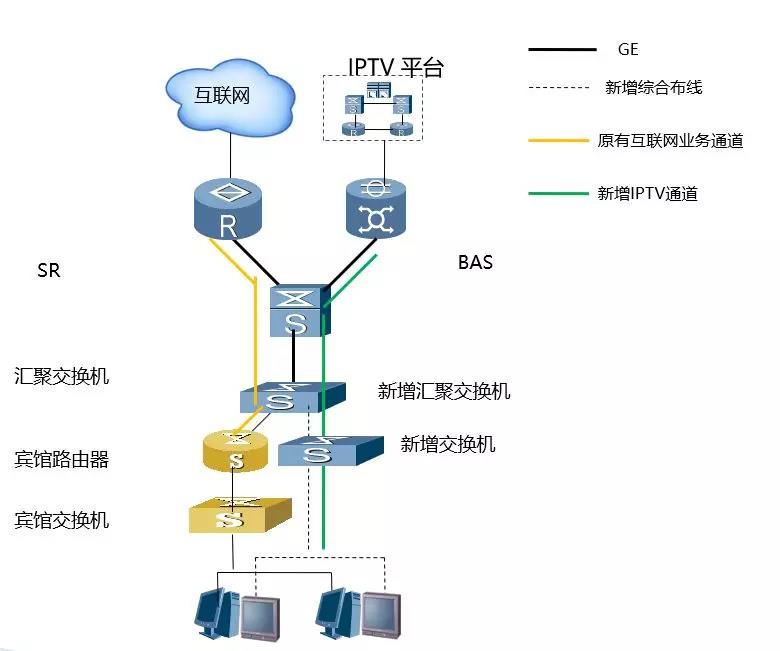

拓扑图4

方案五、宽带/IPTV共用专线+家庭网关接入

宾馆核心交换机性能功能不足，接入交换机满足组播、VLAN、QoS功能，利用原有综合布线，通过在客房部署支持多VLAN功能的桥接型家庭网关实现宽带上网与IPTV业务同时接入：

1、为宾馆新增出口千兆汇聚交换机1台；将用户原有的100M链路调整为千兆链路【原有专线未在局端汇聚交换机接入的，需要调整链路到汇聚交换机】，同时承载宽带专线和IPTV业务VLAN，宽带业务VLAN透传至SR承载，IPTV业务VLAN透传至BAS承载，新增汇聚交换机下联端口分别连接宾馆路由器和接入交换机；

2、宾馆接入交换机规划IPTVVLAN，与原有宽带业务进行隔离；◦宾馆接入交换机需要启用IGMPsnooping功能，启用QoS相关功能；

3、宾馆客房配套安装桥接型家庭网关设备，上联端口接入原有综合布线，透传IPTV业务VLAN与宽带业务VLAN，LAN口1接入宽带业务，LAN口4接入IPTV机顶盒，并可以选择支持WIFI功能的型号，增加宾馆WIFI覆盖；

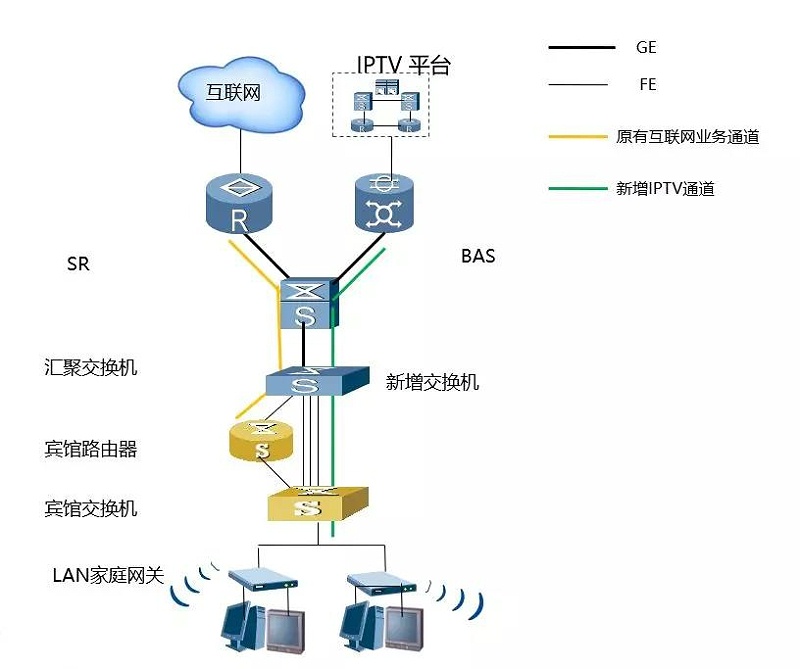

拓扑图5

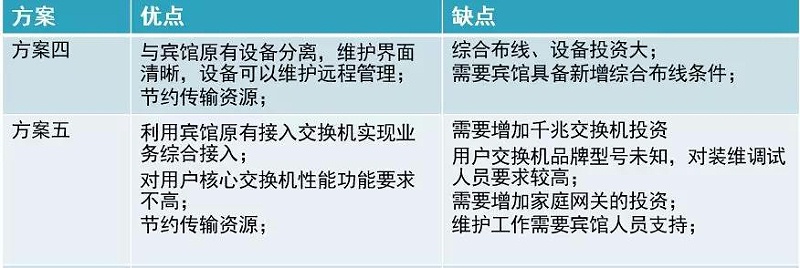

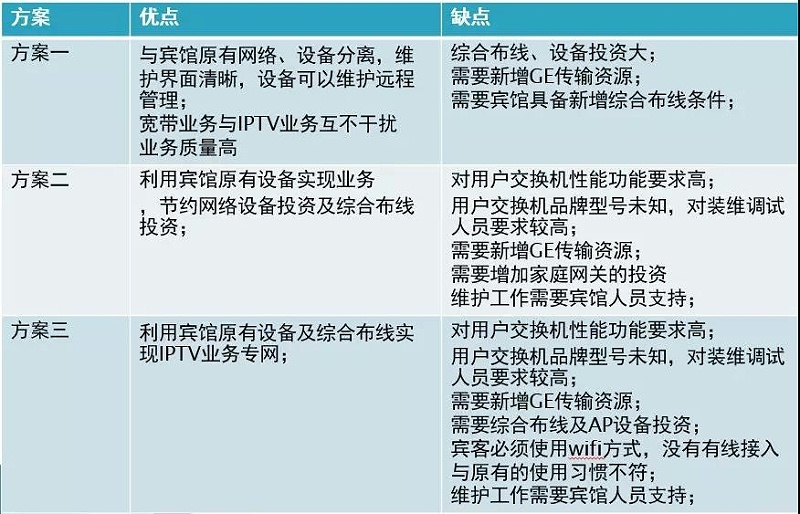

方案比较

在了解了上同5种方案后，他们各种优点与缺点有哪些，我们来看下。

建议：

1、用户原有核心交换机支持千兆端口，接入交换机能够满足以下功能：

a、支持IGMPsnooping

b、支持VLAN 划分

c、支持QoS优先级调度

d、支持基于端口、VLAN的优先级标记

建议采用方案二，为用户新开通一条千兆IPTV专用链路，直接接入到用户核心交换机；

划分IPTVVLAN与宽带VLAN，通过部署家庭网关实现IPTV与宽带业务同时承载，可以采用支持WIFI功能的家庭网关，同时为房间增加无线覆盖，提升宾馆网络服务能力。

2、用户原有核心交换机不支持千兆端口;接入交换机能够满足以下功能：

a、支持IGMPsnooping

b、支持VLAN 划分。

c、支持QoS优先级调度

d、支持基于端口、VLAN的优先级标

建议采用方案五，为用户提供一台千兆交换机，将原有宾馆专线调整为千兆链路，同时承载IPTV业务与宽带业务，千兆交换机同时连接宾馆路由器与各接入交换机，避免原有核心交换机存在带宽性能瓶颈；

划分IPTVVLAN与宽带VLAN，通过部署家庭网关实现IPTV与宽带业务同时承载，并且可以采用支持WIFI功能的家庭网关，同时为房间增加无线覆盖，提升宾馆网络服务能力。

---

内容来源：云极安；
